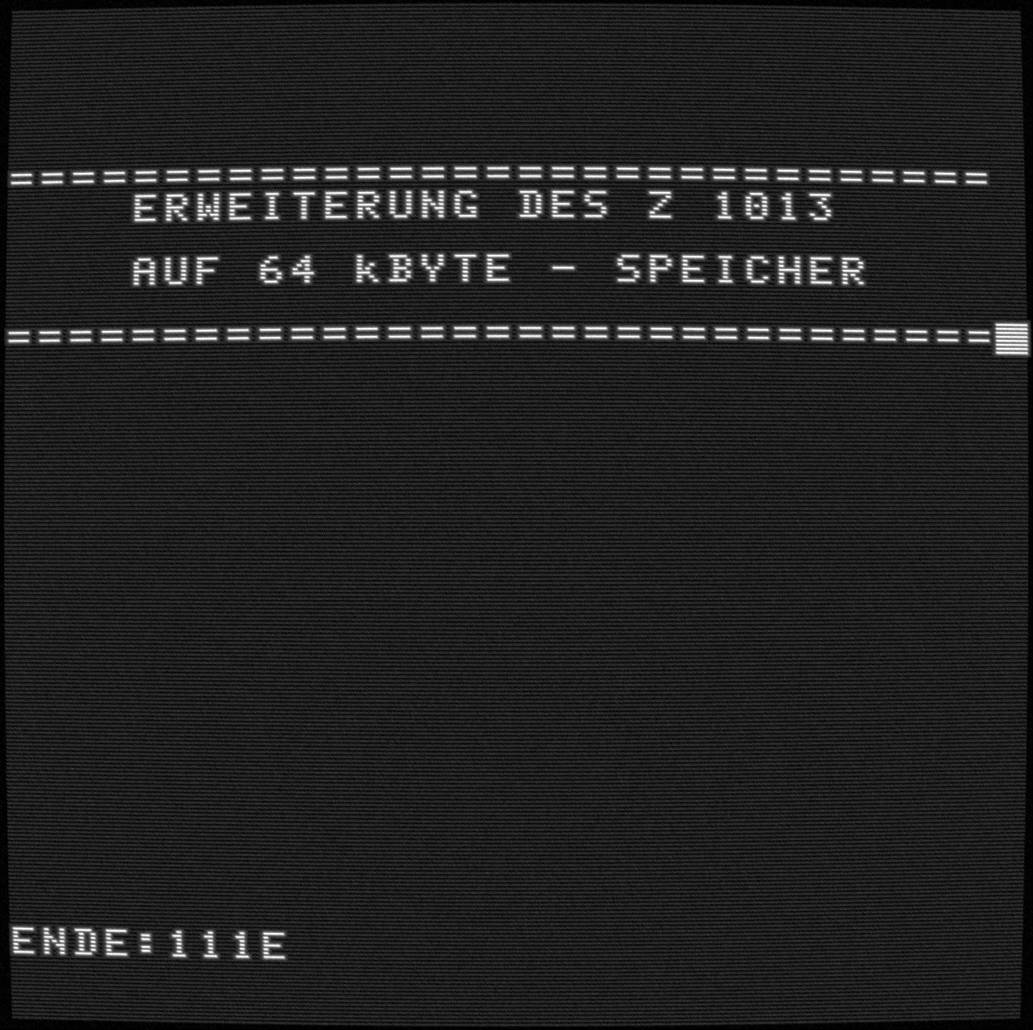

=============================== ERWEITERUNG DES Z 1013 AUF 64 kBYTE - SPEICHER =============================== Es sind zunaechst die Bruecken E6, E10 und E12 zu entfernen. E11 musz vesetzt werden, von 1 nach 2 (siehe Anlage 15,Bele- gungsplan des Z 1013). Die Stuetzkondensatoren sind auf 100 nF zu vergroeszern und so einzuloeten, dasz sie Pin8 und 16 ueberbruecken (Loetaugen liegen auf der Platte nebeneinander). Nun zu den zusaetzlichen Bruecke n und Unterbrechungen: Bei A41 Leiterzug zwischen Pin 16 und 14 unterbrechen und von Pin 14 eine Bruecke nach Pin 11 von A24 legen. Leiterzug von Pin 13 A41 dort unterbrechen, wo er rechts neben dem Schaltkreis auf der Betueckungsseite verlauft. Bruecke vom Durchkontaktierungspunkt (etwas neben Pin 9) dieses Leiterzuges nach Pin 5 von A25 legen. Vom anderen Ende der eben unterbrochenen Leiterbahn (etwas nebe Pin 9 von A40) vom Durchkontaktierungspunkt zum Dktpkt. zwischen Pin 14 und 13 von A40 eine Bruecke legen. Pin 9 von A40 mit dem Punkt zwischen Pin 5 und 6 von A41 verbinden. Auf der Rueckseite Leiterzug zwischen den nun mit je einen Ende der eben beschriebe nen Bruecken beloeteten Punte trennen(also Pkt zwischen Pin13 un d 14 von A40 und 5 und 6 von A41). Jetzt wird es etwas komplizierter. An Pin 10 von A24 liegt ein Durchkontaktierungspunkt sehr dicht dran. Der musz von Pin10 getrennt werden und vom Punkt eine Minibruecke zu dem daneben, zwischen Pin 9 und 10 von A24 verlaufenden Leiterzug legen, also quasi einen Loetklecks. Nun die Leitung von Pin 5 A8 nach Pin 8 A24 verfolgen. Bei R36 liegt ein Dktpkt. von ihr. Dort kommt eine Bruecke nach links zu dem Leiterzug, der von Pin 1 A29 kommt. Hinter dem Punkt bei R36 in Richtung 8/24 musz der Leiterzug noch aufgetrennt werden. Aenderungen beim 10 K-Interpreter nach Umstellung auf 64 kByte: Adresse: 343 alter Inhalt: 02 neuer Inhalt: EB Viel Erfolg bei der Umstellung wuenscht Y24XG. -
